שיפור הבטיחות והנגישות עם פסי חיווי מישוש

פסי חיווי מישוש הם התקני אזהרה חזותיים ומישוש מיוחדים על פני הקרקע, שתוכננו לסייע להולכי רגל לקויי ראייה בניווט סביבות עירוניות בבטחה. על ידי מתן דפוסים ליניאריים מוגבהים מובהקים, מחוונים אלה מיושמים על פני השטח או משובצים מעבירים הנחיה כיוונית והתמצאות מרחבית על פני מוקדי תחבורה ציבורית, מתקנים מסחריים ושבילי הליכה עירוניים.

במבט אחד

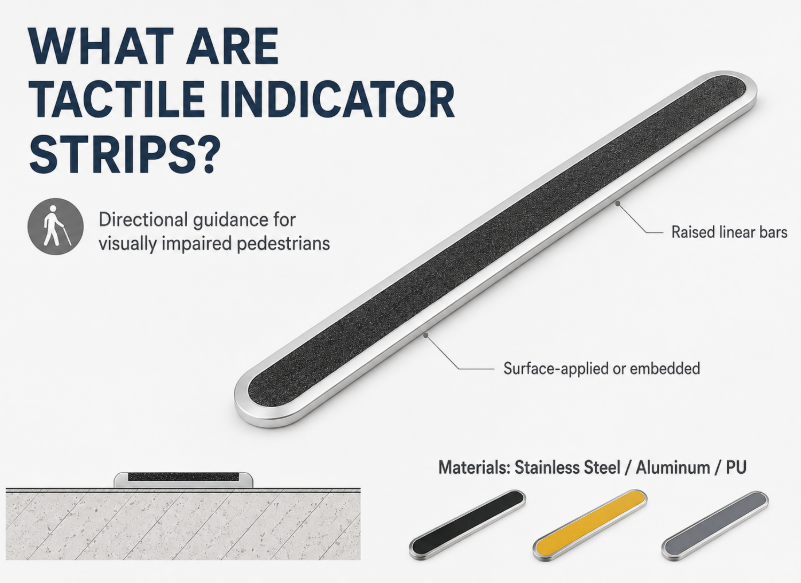

מהן רצועות מחוון מישוש?

פסי חיווי מישוש הם מחווני משטח קרקע מכוונים מהונדסים הכוללים פסים מקבילים מוגבהים המספקים משוב מישוש רציף להולכי רגל לקויי ראייה.

אינדיקטורים משטחי קרקע מישוש מסווגים באופן נרחב לשני סיווגים פונקציונליים: מחווני אזהרה (כיפות קטומות) ומחווני כיוון (מוטות מישוש מוארכים). רצועות מחוון מישוש כיווניות מורכבות ממוטות אורכיים מוגבהים ומקושרים למשטחי הליכה או מוטבעים בהם. תפקידם המרחבי העיקרי הוא לציין נתיב ברור ונטול סכנות של נסיעה לאורך מרחקים ארוכים, המוביל הולכי רגל לעבר רציפי מעבר, כניסות לבניינים, גרמי מדרגות או מעברי חצייה להולכי רגל. בניגוד לחתיכי אזהרה המאותתים על עצירה או סכנה קרובה, פסי הכוונה מנחים תנועה מתמשכת לאורך ציר ייעודי.

הייצור של פסי חיווי מישוש ברמה מקצועית מסתמך על סובלנות גיאומטריות מדויקות ובחירת חומרים חזקה. דגמים בעלי ביצועים גבוהים משתמשים בנירוסטה 316 ברמה ימית, אלומיניום מבני אנודייז, או פולימרים מרוכבים כבדים מלאים באגרגטים נגד החלקה. חומרים אלה נבחרים במיוחד כדי לעמוד בפני תנועה כבדה, ציוד ניקוי מכני, חשיפה כימית אגרסיבית, וריאציות אקלימיות חמורות. הפרופילים הליניאריים הרציפים מחורצים בזוויות מדויקות לאורך הקצוות כדי למנוע סכנת מעידה עבור אנשים המשתמשים בכיסאות גלגלים, עגלות או אביזרי ניידות, תוך שמירה על איזון אופטימלי בין בהירות מישוש ובטיחות פיזית.

מנקודת מבט של פריסה מבנית, ניתן לשלב רצועות מחוון מישוש באמצעות סורגים נפרדים שנקדחו ומודבקים ישירות לחומרי מצע כמו גרניט, בטון או טרצו. לחלופין, ניתן לפרוס אותם כצלחות מודולריות ליישום משטח. התקנות פרימיום, כגון שימוש ברצועות ריצוף מישוש מאלומיניום ברמה גבוהה עם משטח קרבורונדום , משלבים בסיסי מתכת מבניים עם פסי שיבוץ סיליקון קרביד מוטבעים כדי לספק עמידות מקסימלית להחלקה וניגודיות חזותית בו זמנית.

מפרטים טכניים וחומרים

כיצד רצועות מחוון מישוש משפרות את הנגישות

פסי חיווי מישוש משפרים את הנגישות העירונית על ידי יצירת תחושות פיזיות הניתנות לזיהוי באמצעות מגע מקל או סוליות נעליים תוך מתן ניגודיות בהירות חזקה עבור אנשים לקויי ראייה.

העיקרון התפעולי המרכזי של רצועות מחוון מישוש כיווניות טמון בלולאות משוב ביו-מכניות וחושיות. כאשר משתמש במקל מטאטא את המקל הארוך שלו על פני משטח הליכה, הקצה נתקל בפרופילים הליניאריים המוגבהים של רצועת המישוש. ההפרש החד בגובה פני השטח ובמרקם יוצר הדים אקוסטיים וקינטיים מובהקים במעלה הפיר של המקל. במקביל, הולכי רגל ההולכים ישירות מעל הרצועות קולטים את הצלעות המקבילות המורמות דרך הדחיסה של סוליות הנעל שלהם. משוב חושי כפול זה מאפשר לאנשים עם ליקויי ראייה חמורים או עיוורון מוחלט לשמור על מסלול ישר מבלי להיסחף לנתיבי רכב, אזורי בנייה או מכשולים מסוכנים.

בנוסף למשוב המישוש הפיזי, ניגודיות חזותית משחקת תפקיד הכרחי בנגישות הכוללת. רוב ניכר מהאנשים הרשומים כעיוורים חוקית שומרים על דרגות שונות של תפיסת אור וחדות ראייה. סטנדרטים רגולטוריים מחייבים באופן אוניברסלי שמחווני מישוש מפגינים ניגודיות בהירות גבוהה כנגד המדרכה שמסביב. הנחיות סטנדרטיות דורשות מינימום של שלושים אחוז ניגודיות בהירות עבור אריחים משולבים וחמישים אחוז עבור רצועות בודדות נפרדות. שילוב של קרבורונדום כהה או אלמנטים עם אנודייז בצבע על גבי מצעים מתכתיים מבטיח שהולכי רגל בעלי ראייה ירודה יכולים לעקוב חזותית אחר הנתיב בתנאי תאורה שונים בסביבה, כולל שמיים מעוננים ותאורת ערב מלאכותית.

במתקני ההנדסה שלנו, אנו מעריכים לעתים קרובות מדוע תכנונים ספציפיים עולים על אחרים ביישום בעולם האמיתי. בעת הנדסת פרופילים כיוונים, אנו בוחרים בכוונה באורך מודולרי של 450 מ"מ עם שיבוצי קרבורונדום. בחירת עיצוב זו מונעת ישירות על ידי משוב מרשויות התחבורה ברחבי צפון ומערב אירופה, שבהן מתקנים חיצוניים מתמודדים עם טיפול מתמיד בגשם, קרח ומלח כבד. פס מישוש מתכתי רגיל, למרות שהוא מושך מבחינה ויזואלית, יכול להפוך לחלקלק כאשר הוא רטוב אם הוא מסתמך אך ורק על קפיצה קלה של פני השטח. על ידי שילוב קרבורונדום בעל גריס גבוה בליבת האלומיניום, הרכיב מספק פרופיל חיכוך אגרסיבי המונע החלקה של הולכי רגל תוך שמירה על הגדרת מישוש כיוונית ברורה מתחת להנעלה כבדה.

תקני ביצועי נגישות

היתרונות של רצועות מחוון מישוש

פסי חיווי מישוש מספקים שיפורי בטיחות יוצאי דופן, תאימות מלאה לנגישות סטטוטורית, עמידות מבנית ארוכת טווח ושילוב חזותי אדריכלי מעודן.

1. הפחתה משמעותית של סכנות החלקה ונפילה של הולכי רגל

אירועי החלקה ונפילה של הולכי רגל מהווים אחריות גדולה לרשויות העירוניות ולמפעילים מסחריים פרטיים. פסי חיווי כיוון המיוצרים עם משטחים נגד החלקה מורידים באופן דרמטי את סיכוני הנסיעה וההחלקה בסביבות מעבר. השילוב של אגרגטים מינרליים בדרגה גבוהה, כגון סיליקון קרביד קרבורונדום, מספק מישור מגע מחוספס במיוחד שאוחז בסוליות הנעלה גם כשהם שקועים במים או בשומן קל. על ידי הגדרת מסדרונות בטוחים ויעודיים להולכי רגל דרך מתחמים עמוסים, פסי חיווי מישוש מעבירים את התנועה האנושית הרחק מקצוות אזורים מסוכנים, מדרגות נעות ומפרצי שירות.

2. עמידה מלאה בחקיקת נגישות סטטוטורית

בעלי מבנים ומנהלי תשתיות ציבוריות עומדים בפני מנדטים חוקיים נוקשים כדי להבטיח גישה אוניברסלית במרחבים ציבוריים. הטמעת מחווני קרקע תואמים למישוש ממלאת את המסגרות המשפטיות שנקבעו בתקנות בינלאומיות, כגון חוק האמריקנים עם מוגבלויות (ADA), חוק השוויון בבריטניה ותקן הנגישות האירופי EN 301 549. התקנת מוצרי רצועת מישוש מאושרים לחלוטין מפחיתה סיכונים משפטיים, מונעת עיכובים במסירת פרויקטים עירוניים ומבטיחה שקוד תפוסה של מתקנים עוברים קפדנות.

3. תוחלת חיים תפעולית מורחבת עם עלויות מחזור חיים מינימליות

שלא כמו קווים צבועים על פני השטח או סרטי דבק זמניים שנשחקים תחת תנועה רגלית ובלייה, רצועות מישוש מתכתיות ומרוכבות מוצקות מציעות חיי שירות של עשרות שנים. נירוסטה מוצקה 316 ואלומיניום מבני אנודייז בעלי עמידות קיצונית בפני שחיקה מכנית, כוחות פגיעה, קרינה אולטרה סגולה וחומרי ניקוי כימיים. לאחר עיגון לתוך מצעי אבן או בטון באמצעות דבקים כימיים תעשייתיים, רצועות נפרדות נשארות רכיבים מבניים של מערכת הרצפה, מה שמפחית באופן דרסטי את הוצאות ההחלפה והתחזוקה לטווח ארוך עבור צוותי ניהול המתקנים.

4. אינטגרציה אדריכלית חלקה ומשיכה אסתטית

אדריכלות ציבורית מודרנית דורשת שרכיבי בטיחות ונגישות יתמזגו בהרמוניה עם גימורים פנימיים וחיצוניים. פסי חיווי מישוש נפרדים מציעים אלטרנטיבה אסתטית מתוחכמת לאריחי בטון מגושמים בלוק מוצק. זמינות בנירוסטה מוברשת, פליז חם, שחור חלק ואלומיניום אנודייז שמפניה, ניתן להתקין מערכות ברים בודדות אלה ישירות בגימורים מתקדמים כמו שיש מלוטש, טרצו ובטון אדריכלי. זה מאפשר לאדריכלים לשמור על אסתטיקת עיצוב פנים מוגבהת מבלי להתפשר על תקני נגישות פונקציונליים.

5. יעילות ניווט מרחבית אוניברסלית

רצועות מחוון מישוש מקימות רשת ניווט אינטואיטיבית המועילה לקשת רחבה של משתמשים מעבר לאנשים עם לקויות ראייה. בסביבות מעבר צפופות ומהירות כמו מסופי נמל תעופה ותחנות רכבת מרכזיות, קווי מישוש פיזיים מכוונים באופן לא מודע זרימה כללית של הולכי רגל, ומפחיתים עומס וצווארי בקבוק בכניסות וביציאות. יתר על כן, קשישים ומטיילים הדוחפים מטען גלגלים כבדים משתמשים בדרכי מישוש כמדריכים פיזיים כדי לנווט במרחבים ארכיטקטוניים עצומים וחסרי תכונה ביעילות.

הרכבה ורכיבים מבניים

מפרטי טיפול משטח עם אנודיזציה (כותרת מודגשת): כדי לשמור על הבהירות החזותית ועמידותם בפני קורוזיה לטווח ארוך של פסי מחוון מישוש מאלומיניום, ציין עובי ציפוי אנודיזציה של לא פחות מעשרים וחמישה מיקרון (דרגת AA25). במוקדי תחבורה עתירי תנועה החשופים למלחי כבישים חורפיים ולתנועה כבדה ברגל, מתכות ללא אנודיז או מצופות דק יעברו חמצון מהיר, מה שיוביל להתפרצות פני השטח ואובדן ניגודיות חזותית. מריחת סרט אנודי במעיל קשה מבטיחה שפרופיל המתכת שומר על שלמותו המבנית ועל המראה האסתטי שלו לאורך עשרות שנים של שימוש ציבורי מתמשך.

השוואה מקיפה של חומרי רצועת מחוון מישוש

בחירת ניסוח החומר האידיאלי עבור רצועות מישוש כיווניות דורשת איזון העדפות אסתטיות, ציפיות מתח מכני, חשיפה סביבתית ותקציבי מחזור חיים. פרויקטים של רכש עירוני נכשלים לעתים קרובות כאשר פולימרים בעלות נמוכה נבחרים לאזורים חיצוניים בעלי השפעה גבוהה, מה שמוביל לסדקים, דהיית צבע ושחרור בטרם עת. לעומת זאת, ציון יתר של פלדת אל-חלד כבדה בחללי משרדים פנימיים דלי תנועה יכולה לנפח את תקציבי הבנייה שלא לצורך.

הטבלה שלהלן מתארת ​​ניתוח השוואתי של החומרים המבניים העיקריים המשמשים בייצור רצועות מישוש:

בעת ניתוח פרויקטים מסחריים באירופה, פרופילי מישוש מאלומיניום עם תוספות קרבורונדום שולטים בגיליונות המפרט הארכיטקטוני הגבוה. המפרטים האירופיים מעדיפים באופן עקבי איזון בין קווים גיאומטריים מדויקים, תאימות לבטיחות אש (דירוגי דליקות מסוג A1/A2 הנדרשים בתחנות רכבת סגורות), ויכולת קיצונית נגד החלקה. מחוונים למישוש פולימריים, למרות שהם חסכוניים בתחילה, לרוב נכשלים בקודי בטיחות אש מקומיים בתוך הבית או מתכלים תחת מכונות קרצוף רצפות תעשייתיות כבדות. כתוצאה מכך, פסים מתכתיים מהונדסים הכוללים ליבות קרבורונדום מוצקות מייצגות את ההעדפה המוחצת לתשתית תחבורה אירופית מודרנית.

מתודולוגיית התקנת מצע ועיגון שלב אחר שלב

השגת קשר מבני קבוע בין פסי חיווי מישוש לבין משטחי הליכה מארח דורשת הקפדה על פרוטוקולי התקנה טכניים. הרוב המכריע של כשלים בשטח נובעים מקידוח חורים לא תקין, שאיבת אבק לא מספקת או שימוש בנוסחאות עוגן כימיות שגויות.

1. פריסת פני השטח וכיול רשת

לפני הקידוח, יש להניח את מצע המטרה באמצעות כלי יישור לייזר מדויקים. על הטכנאים לוודא שפרסת רצועת הכיוון מתיישרת בצורה מושלמת עם הציר המיועד של נסיעה להולכי רגל ותואמת לתקני מרחק מקומיים ביחס לקצוות הפלטפורמה, רמפות או פתחים.

2. קידוח ליבה מדויק

באמצעות סיבי ליבה תעשייתיים בעלי קצה יהלום או מקדחי בנייה המצוידים בעצירות עומק, קדוח חורי התקנה התואמים במדויק את המיקום, הקוטר והאורך של גבעול העיגון של רצועת המישוש. שמירה על כניסת מקדחה מאונכת היא חיונית כדי להבטיח שבסיס המתכת יושב לגמרי עם הרצפה שמסביב.

3. ניקוי קידוח ושאיבת אבק

דבקים כימיים ייכשלו אם משטחי הדבקה מצופים באבק בטון או בלחות. נקה כל חור שנקדח ביסודיות באמצעות סילון אוויר דחוס, ואחריו מברשת קידוח תיל ושטיפה סופית באוויר. ודא שהמצע יבש ונקי.

4. הזרקת דבק והכנסת רצועה

הזרקו נפח מדוד של שרף אפוקסי מבני שני חלקים או דבק פוליאוריטן בעל חוזק גבוה ישירות לתוך החורים המנוקים. הכנס את גבעולי העיגון של קווי רצועת המישוש באורך 450 מ'מ בהתמדה לתוך החורים המלאים, תוך הפעלת לחץ אחיד כלפי מטה עד שהצד התחתון של המוט המתכתי נשען שטוח לחלוטין כנגד מישור הרצפה.

5. אימות רמה והגנת ריפוי

השתמש במפלס בועה או במד דיגיטלי על פני מספר פסים מותקנים כדי לאמת יישור מישורי מתמשך. נגב את כל עודפי הדבק שנסחט החוצה מיד באמצעות ממיסים מתאימים לניקוי. סגר את האזור המותקן למשך 12 עד 24 שעות כדי לאפשר קישור צולב כימי מלא לפני פתיחת השביל לתנועה רגלית ציבורית.

הנחיות תחזוקה מונעות ופיקוח (כותרת מודגשת): צוותי ניהול מתקנים צריכים לבצע בדיקות מבניות רבעוניות של כל מסלולי המישוש המכוונים. בדוק אם יש גבעולים רופפים של עיגון, שיבוצי משטח קרבורונדום סדוקים או הצטברות פסולת בין מוטות מקבילים. פעולות הניקוי חייבות להשתמש בחומרי ניקוי תעשייתיים ניטרליים ל-pH המיושמים באמצעות מקרצפים מכניים בעלי זיפים רכים. הימנע משימוש בשטיפת סילון בלחץ גבוה העולה על 100 בר ישירות בתפרים המלוכדים, מכיוון שלחץ הידראולי קיצוני עלול לערער את קשרי אפוקסי כימיים לאורך זמן.

תַקצִיר

פסי חיווי מישוש משמשים כמרכיב יסוד של הנדסה אדריכלית מודרנית וכוללת. על ידי המרת ניווט מרחבי מורכב למסלולי מישוש וראייה, רכיבים אלה מעצימים אנשים לקויי ראייה לחצות מערכות תחבורה ציבורית, מרכזים מסחריים ומבנים אזרחיים בביטחון ואוטונומיה. ציון חומרה מישוש בעלת ביצועים גבוהים - כגון מוטות מחוון מאלומיניום בגודל 450 מ"מ המשופרים עם משטחי קרבורונדום כבדים למניעת החלקה - מבטיחה כי התקנות נגישות מספקות עמידות יוצאת דופן בהחלקה, תאימות מלאה לחוק ועמידות לטווח ארוך. באמצעות בחירת חומרים קפדנית, הנדסת התקנה מדויקת ותחזוקה שוטפת, אדריכלים ומנהלי מתקנים יכולים ליצור סביבות בנויות המעניקות עדיפות לבטיחות אוניברסלית, בהירות תפקודית ואיכות מבנית מתמשכת לכל הולכי הרגל.
