ריצוף מישוש: בליטות המדרכה המשרתות מטרה חשובה

אריחי ריצוף מישוש ורצועות ריצוף מישוש הם מחווני משטח קרקע סטנדרטיים בעלי מרקם סטנדרטי המותקנים על מדרכות, מעברי הולכי רגל ופלטפורמות מעבר כדי לספק מידע קריטי על כיוונים ומפגעים לאנשים לקויי ראייה באמצעות רגישות כף הרגל או מגע במקל.

במבט אחד

מהי ריצוף מישוש?

ריצוף מישוש מתייחס למערכת של אינדיקטורים משטחי קרקע בעלי מרקם שנועדו לסייע להולכי רגל עיוורים או לקויי ראייה בניווט בבטחה בשטחים ציבוריים.

מחווני משטח קרקע מישוש פועלים על ידי מתן משוב חושי שניתן לחוש דרך סוליות הנעליים או לזהות על ידי מקל לבן. משטחים אלה כוללים דפוסים מוגבהים מובהקים העומדים בניגוד משמעותי למדרכה החלקה שמסביב. על ידי העברת מעברי פריסה מרחבית קריטיים, מחוונים אלה מונעים נפילה מקרית לתוך צירי תנועה של כלי רכב או מחוץ לקצוות פלטפורמת מעבר מוגבהים. במסגרת ההנדסה האזרחית המודרנית, פרויקטי תשתית משתמשים יותר ויותר כבדות ברצועות ריצוף מישוש כדי להבטיח עמידות פיזית לטווח ארוך ומיקום מדויק בשבילים עירוניים עם סחר כבד.

העיצוב המבני של אינדיקטורים אלה מסתמך על עקביות גיאומטרית מדויקת כדי להבטיח תאימות לנגישות אוניברסלית בתחומי שיפוט אזוריים שונים. מפרטים הנדסיים מכתיבים את הגובה, הקוטר והמרווח המדויקים של הפרופילים המוגבהים כדי להבטיח שהם ניתנים לזיהוי ברור מבלי ליצור סכנת מעידה עבור אנשים עם מוגבלות בניידות או אלה המשתמשים בעגלות ובכסאות גלגלים. הייצור התעשייתי כולל חומרים שהונדסו כדי לעמוד בחשיפה סביבתית אינטנסיבית, החל מפוליאוריתן וגומי ועד למתכות בדרגה גבוהה כמו נירוסטה ופליז, תלוי אם ההתקנה היא בפנים או בחוץ.

מנקודת מבט של תכנון עירוני, ריצוף מישוש מתפקד כמרכיב קריטי בעקרונות העיצוב האוניברסליים, והופכת רמזים ויזואליים מסורתיים למשוב פיזי, מישוש. שפה מישוש זו פועלת ברחבי העולם תחת מסגרות סטנדרטיות כדי לשמור על עקביות בין רשתות תחבורה בינלאומיות ושבילי הליכה ציבוריים. השילוב של ניגודי צבעים בעלי נראות גבוהה משפר עוד יותר את התועלת של אינדיקטורים אלה עבור אנשים עם אובדן ראייה חלקי, ומגשר על הפער בין רמזים חזותיים מוחלטים להכוונה מבנית פיזית.

מקור ריצוף מישוש

מקורו של ריצוף מישוש הוא בשנת 1965 כאשר הממציא היפני Seiichi Miyake פיתח את הלבנים המרקמיות כדי לסייע לחבר לקוי ראייה לנווט ברחובות עירוניים.

Seiichi Miyake הגדיר את המערכת במקור תחת השם "בלוקים טנג"י" או בלוקי ברייל, תוך שהוא מנצל את הכספים האישיים שלו כדי לייצר את המנה הראשונה של אריחי בטון למישוש. ב-18 במרץ 1967, ההתקנה הראשונה בעולם של בלוקים אלו התרחשה במעבר הולכי רגל ליד בית הספר המחוז לעיוורים באוקאיאמה בעיר אוקאימה, יפן. פריסה ראשונית זו הוכיחה הצלחה מיידית בהורדת שיעורי תאונות הולכי רגל בצמתים, ומשכה את תשומת ליבן של הרכבות הלאומיות היפניות עשור לאחר מכן. עד 1975, מערכת המישוש הפכה למתקן חובה בכל רציפי הרכבת היפניים הגדולים, וביצעה את מקומה בתשתית התחבורה הציבורית.

בעקבות התקינה הארצית שלה ביפן, הטכנולוגיה התרחבה בינלאומית במהלך שנות ה-80 המאוחרות ותחילת שנות ה-90, כאשר מדינות המערב ניסחו חקיקת נגישות מודרנית. העברת חוק האמריקנים עם מוגבלויות (ADA) בשנת 1990 ומנדטים דומים בנושא נגישות ברחבי אירופה ואוסטרליה עוררו מחקר מקיף על ממדי דפוס אופטימליים. תקופה זו סימנה מעבר מגושי בטון פרימיטיביים לרכיבים מודולריים מיוחדים ביותר, המאפשרים למהנדסים להתאים מחדש מדרכות אבן היסטוריות ופלטפורמות בטון קיימות ללא הריסה מבנית מלאה.

חידושים טכניים מודרניים העבירו את הייצור מאריחי בטון בעלי מסה גבוהה לתצורות מתכתיות יעילות, במיוחד במוקדים מסחריים עתירי תנועה. עיריות ברחבי מערב אירופה מציינות כיום לעתים קרובות מתקנים מתכתיים בדידים ועמידות גבוהה על פני אריחי בטון מסורתיים כדי לשמר את הארכיטקטורות האסתטיות הבסיסיות תוך עמידה בתקני בטיחות. שינוי זה הוביל לאימוץ נרחב של פסי ריצוף בודדים מנירוסטה , אשר קדחו ישירות לתוך משטחי אבן מובחרים כדי לספק אורך חיים מבני ושילוב חזותי מודרני.

אבולוציה של טכנולוגיית חומר מישוש

1. שנות ה-60 עד שנות ה-70: בלוקי בטון יצוקים עם מסה גבוהה, שיעורי שבירה גבוהים במחזורי הקפאה-הפשרה כבדים וזמינות צבע מוגבלת.

2. שנות ה-80 עד שנות ה-90: אריחי גומי ופוליוויניל כלוריד בהזרקה, מציגים פיגמנטציה צהובה בטיחותית תוססת אך חווים פירוק UV מהיר.

3. שנות ה-2000 ועד היום: יחידות מודולריות של פלדת אל חלד ופליז כרסום במצב מוצק, המספקות עמידות אופטימלית לבלאי, יציבות כימית ושילוב אדריכלי מדויק.

סוגי ריצוף מישוש (ומטרותיהם)

שני הסיווגים העיקריים של ריצוף מישוש הם מחווני שלפוחיות אזהרה, המאותתים על סכנות מיידיות, ומחווני אורך כיוון, המנחים את המשתמשים לאורך נתיב נסיעה בטוח.

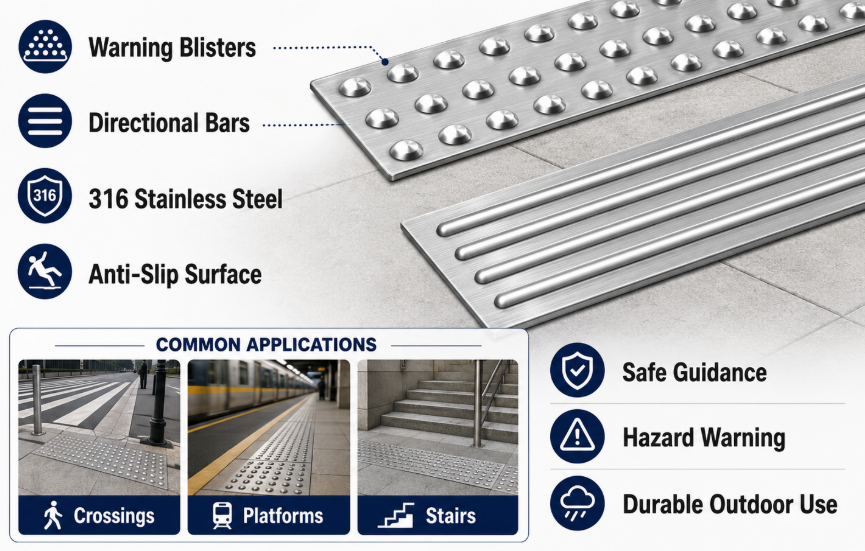

מחווני שלפוחיות אזהרה, הידועים גם כאריחי כיפה קצוצים, כוללים מערכים קטנים של כיפות מוגבהות המסודרות בדפוסי רשת קפדניים כדי להעביר פקודת עצירה סופית. כאשר הולך רגל לקוי ראייה עולה על שלפוחית ​​אזהרה, התחושה הספציפית דרך הנעליים שלו מסמנת על שינוי קרוב בגובה או על אזור עימות פעיל של כלי רכב. לעומת זאת, מחווני הכוונה משתמשים בסורגים מוארכים מקבילים, בעלי גג שטוח, המיושרים לכיוון הנסיעה של הולכי רגל כדי למפות מסלול הליכה רציף ללא הפרעה דרך רחבות ציבוריות ואולמות מעבר מורכבים.

~!phoenix_var47_0!~ ~!phoenix_var47_1!~ ~!phoenix_var47_2!~

בנוסף לפרופילים היסודיים הללו, תת-סוגים מיוחדים כוללים דפוסי שלפוחיות אופסט לקצוות של רציף רכבת ומחוונים בצורת לולאה עבור גבולות מעבר של רכבת קלה. הפרופיל ההנדסי המדויק של כל גרסה מבטיח שהמשתמשים לא יתבלבלו בין מסלול הדרכה כללי עם סכנת קצה קרובה, תוך שמירה על בהירות מערכתית מוחלטת. שילוב הפרופילים הללו מאפשר למתכנני ערים לבנות רשתות ניווט שלמות, לא חזותיות, על פני מערכות מעבר רב-מודאליות מורכבות.

פרופילים גיאומטריים וממדים

עיצוב חומרים והעדפות שוק אזורי

• העדפות השוק האירופי: אדריכלים אירופאים מעדיפים מאוד תצורות נירוסטה דרגה 316 עם תוספות נגד החלקה של קרבורונדום, תוך שימת דגש על מינימליזם אדריכלי, שימור מבנים היסטוריים ועמידות בפני שחיקה לטווח ארוך.

• העדפות השוק בצפון אמריקה: פרויקטים נותנים עדיפות רבה לאריחי פוליאוריטן צהובים בטיחותיים בעלי ניגודיות גבוהה עם מבני כיפה קטומים רחבים כדי לעמוד בדרישות הראות והרווחים המחמירים של ADA.

• העדפות השוק האסייתי: מגזרי התעשייה משתמשים בשילוב של אריחי ברזל יצוק בעלי עמידות גבוהה עבור מעברי חצייה ציבוריים חיצוניים ומחווני גומי סינטטי עבור רשתות רכבת תחתית פנימיות צפופות.

היכן משתמשים בריצוף מישוש?

ריצוף מישוש מותקן באופן אסטרטגי בנקודות מגע מרכזיות של תשתית, כולל קצוות של פלטפורמת מעבר, שוליים של מעבר חצייה להולכי רגל, מדרגות ושבילים מורכבים של בניין ציבורי.

אזור הפריסה העיקרי של מחווני משטח קרקע מישוש נמצא בגבול המעבר בין שבילים בטוחים להולכי רגל ודרכים אקטיביות של כלי רכב. בצמתים רגילים של רחובות, הפלת המדרכה ליצירת רמפה סמיכה ונגישה מבטלת את הצעד הפיזי שעליו הסתמכו היסטורית הולכי רגל עיוורים כדי לזהות את קצה הרחוב. התקנת שדה עמוק של כיפות אזהרה קטומות על פני כל רוחב הרמפה משקמת מחדש את הגבול הפיזי המכריע הזה, ומונעת מהולכי רגל להיכנס ישירות לתנועה.

בתוך תחנות רכבת, רכבת תחתית ורכבת קלה, מחווני מישוש פועלים במקביל לקצה המסילה במרחק קפדני, מחייב חוקי, מהירידה מהרציף. מחסום רציף זה מספק חיץ בטיחותי חיוני, ומונע מהנוסעים לחלוף על פני אזור ההמתנה הבטוח תוך התמקדות ברכבות מתקרבות או בניווט המונים. בשטחים פתוחים רחבי ידיים כמו כיכרות אזרחיות, מסופי שדות תעופה וחצרות אוניברסיטאות, פרוסים שבילי הכוונה לחיבור שערי כניסה ראשיים ישירות לדלפקי מידע, דלפקי כרטוס ופירי מעליות נגישים.

יתר על כן, מבנים ציבוריים רב-מפלסים דורשים התקנות מישוש בגישה העליונה של כל גרם מדרגות, נחיתה במדרגות נעות ומעבר רמפה. זה מזהיר את הולכי הרגל מפני שינוי מיידי בדרגה האנכית, מה שמפחית את הסיכון לנסיעות ונפילות בשוגג. עבור מתקנים חיצוניים כבדים הכפופים למכונות שלג ומכונות לטאטוא רחובות, מחלקות ההנדסה מציינות באופן שגרתי רצועות ריצוף מישוש מפלדה מעוגנות עמוקות כדי למנוע מחוונים בודדים לגזור את מצע הבטון הבסיסי תחת לחץ מכני קיצוני.

מיקומי פריסת תשתית קריטית

1. מעברי הולכי רגל בכיתה: מותקן על פני כל הרוחב של שוליים שנפלו, ממוקם בניצב לכיוון החצייה כדי לקבוע קו גבול ברור.

2. רציפי רכבת ומטרו: יש לאחור בדיוק 500 מ"מ עד 800 מ"מ מקצה הרציף, תוך שימוש בצבעים בעלי ניגודיות גבוהה כדי לסייע לנוסעים עם ראייה ירודה.

3. תיחום תחנות אוטובוס: משולב ישירות באזורי העלייה למטוס של נוסעים כדי לעזור לנוסעים לקויי ראייה לאתר את דלתות הכניסה הראשיות של האוטובוס ביעילות.

4. נחיתות מדרגות עליונות ותחתונות: ממוקם מרחק אזהרה מדויק לפני המדרגה הראשונה למטה כדי למנוע נפילות מקריות במעברים אנכיים תלולים.

מדוע חשובה ריצוף מישוש?

ריצוף מישוש הוא קריטי מכיוון שהוא מבטיח ניידות עצמאית ובטיחות אישית למיליוני אנשים עיוורים ולקויי ראייה הניווטים במרחבים ציבוריים.

ללא מדדי מישוש סטנדרטיים, ניווט בערים מודרניות יציג אתגרים חמורים ומסכנים חיים להולכי רגל עם אובדן ראייה. הסרת מחסומים ארכיטקטוניים מסורתיים, כגון שוליים מוגבהים, יוצרת סביבה מכילה עבור משתמשי כיסא גלגלים, אך מסירה מבלי משים רמזים מבניים חיוניים עבור אנשים עיוורים. מערכות מישוש משחזרות את המודעות המרחבית הזו, ומאפשרות לאנשים לקויי ראייה לנסוע באופן עצמאי לעבודה, לחינוך ולחיי היומיום מבלי להידרש לסיוע אישי מתמיד.

מנקודת מבט של אחריות עירונית ותכנון עירוני, שילוב אינדיקטורים אלו חיוני לצמצום תביעות פגיעה בהולכי רגל ולעמידה בתקני נגישות בינלאומיים. אי התקנת משטחי אזהרה מתאימים במעברי דרגות מסוכנים או בפלטפורמות מעבר עלול לגרום לפגיעות משפטיות משמעותיות עבור סוכנויות תחבורה וממשלות מקומיות. שימוש בחומרים חזקים כמו נירוסטה מבטיח שתכונות הבטיחות הקריטיות הללו יישארו פונקציונליות לאורך כל אורך החיים של תשתית הבטון שמסביב.

בנוסף, מערכות ריצוף מישוש מספקות יתרונות פונקציונליים לאוכלוסיית הולכי הרגל הרחבה יותר, כולל אנשים מוסחים המתבוננים במכשירים ניידים או מנווטים בתנאי תאורה חלשה. ערכות הצבעים בעלות ניגודיות גבוהה מציעות גבולות מרחביים מועילים לאזרחים מבוגרים החווים אובדן ראייה הקשור לגיל. השקעה במערכות מישוש עמידות ואיכותיות מסייעת לעיריות להקים מרחבים ציבוריים עמידים ומוגנים עתיד המכבדים התחייבויות נגישות אוניברסאליות.

עקרונות תחזוקה ותפעול : כדי לשמר את האפקטיביות המבנית, צוותי התחזוקה חייבים לבדוק את משטחי המישוש מדי רבעון לאיתור משחק רופף מבני או רכיבי כיפה חסרים, שעלולים ליצור סכנת מעידה. הצטברות לכלוך, בוץ וקרח יש לפנות בקביעות באמצעות שטיפה בלחץ גבוה או מכשירי הפחתת קרח כימיים שאינם קורוזיביים, שכן הצטברות פסולת ממלאת את החללים בין דפוסים מוגבהים ומפחיתה את הניגודיות למישוש שחשים הולכי רגל. בעת שימוש במחוונים ליניאריים מנירוסטה, על המהנדסים לוודא שפיני העיגון הפנימיים נשארים מחוברים היטב למצע המדרכה באמצעות דבקי אפוקסי ברמה תעשייתית, ומונעים תנועה בתנועה כבדה של הולכי רגל ורכבי שירות.
