לוחות ריצוף מישוש: כיצד לעצב חללים ציבוריים מכילים ונגישים בהתאם לתקנים הבריטיים

תכנון סביבות ציבוריות כוללניות באמת דורש עמידה קפדנית בתקנים הבריטיים באמצעות יישום לוחות ריצוף מוסמכים למישוש ורצועות ריצוף מישוש עמידות גבוהה כדי להבטיח ניווט בטוח, עצמאי וצפוי עבור אנשים עיוורים ובעלי ראייה חלקית על פני תשתיות עירוניות.

במבט אחד

הבנת התקנים הבריטיים ללוחות ורצועות ריצוף מישוש

הפריסה של אינדיקטורים משטחי קרקע מישוש בתוך הממלכה המאוחדת חייבת ליישר קו נוקשה עם BS 8300-1:2018 ו-BS 8300-2:2018 לצד הנחיות ספציפיות של משרד התחבורה כדי ליצור פריסות עירוניות צפויות.

ניווט בסביבה הבנויה המודרנית מציב אתגרים משמעותיים עבור אנשים עם לקות ראייה. כדי לגשר על הפער הזה, התשתית הבריטית מסתמכת על מחווני משטח מישוש סטנדרטיים המספקים משוב חושי קריטי מתחת לרגליים או באמצעות מקל. התקנים הבריטיים מציינים את הממדים, הפרופילים, הסידורים והצבעים המדויקים הנדרשים כדי להעביר אזהרות או רמזים מכוונים חד משמעיים. על ידי הבטחת אחידות בכל המרחבים הציבוריים, ממרכזי תחבורה ועד מדרכות פרבריות, רשתות הולכי רגל הופכות לקריאה אוניברסלית ובטוחה משמעותית יותר.

מסגרות רגולטוריות כגון BS 8300 מסדירות את התכנון של מבנים וגישותיהם, תוך שימת דגש כי ההכללה אינה רק תכונה עיצובית אופציונלית אלא צורך משפטי והנדסי בסיסי. במסגרת זו, השילוב של פסי ריצוף מישוש מובחרים במדרכות קיימות וחדשות מבטיח שפרויקטים של הנדסה אזרחית עומדים בהתחייבויות סטטוטוריות תוך צמצום תקורה של פריסה. התקנים מחייבים כי משטחי אזהרה ספציפיים יותקנו במפגעים ייעודיים, כגון מעברי הולכי רגל, קצוות רציף רכבת וחלק העליון של מדרגות ציבוריות.

צוותי רכש באירופה ובבריטניה בוחנים היטב את אישורי התאימות במהלך שלב התכנון. מיקוד מרכזי מושם בעקביות של פריסת הפרופיל, ומבטיח שהגובה והמרווח של גושים או רכסים בודדים תואמים לסובלנות המילימטרים שנקבעו. אי התאמה לדרישות הגיאומטריות המדויקות הללו עלול להוביל לאותות תחושתיים מבלבלים, ולפגיעה ישירה בבטיחותם של הולכי רגל פגיעים. מסיבה זו, אדריכלים עירוניים מודרניים מסתכלים על רכיבים מהונדסים דיוק אשר משתלבים בצורה חלקה למצעי אבן ובטון מגוונים מבלי לשנות את השלמות המבנית של שביל ההליכה שמסביב.

יישום רגולטורי ומטריצת גיאומטריה

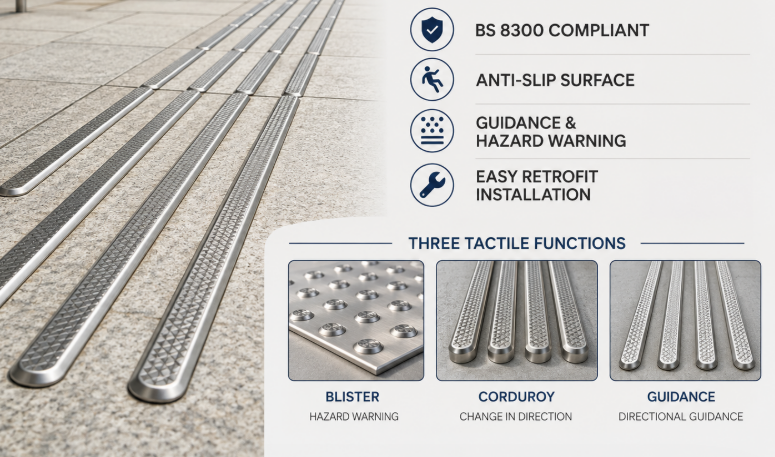

סוגים ופרופילים של פתרונות ריצוף מגע לסביבות ציבוריות

אינדיקטורים טקטיים שונים משרתים מטרות אזהרה או הדרכה ברורות לחלוטין, מסווגות בעיקר לפרופילי שלפוחיות, דפוסי קורדרוי ונתיבי הדרכה מיוחדים.

הפרופיל העיקרי המשמש בנקודות מעבר להולכי רגל הוא משטח השלפוחיות, הכולל שורות מקבילות של כיפות שטוחות. תצורה ספציפית זו נועדה להזהיר הולכי רגל שהם מתקרבים לקצה כביש או לאזור חצייה לא מבוקר. היישור האחיד מאפשר למשתמשי כיסא גלגלים לעבור בין השורות מבלי לחוות רטט מוגזם, מה שמדגיש היבט חיוני של עיצוב צולב מוגבלות. המהנדסים חייבים לוודא שתבנית השלפוחית ​​מכוונת במקביל לכיוון הנסיעה כדי לייעל הן את הנגישות והן את יכולת הזיהוי המישוש.

לעומת זאת, פרופילי קורדרוי מורכבים מרכסים מעוגלים ומקבילים העוברים בניצב לתוואי הולכי הרגל. אלה נפרסים במפורש כדי להזהיר אנשים מפני מפגע ספציפי, כגון התקרבות לגרם מדרגות, רציף רכבת או הממשק בין שבילי הולכי רגל ואופניים משותפים. המעבר הפתאומי ממדרכה חלקה לתבנית קורדרוי בולטת מעורר מודעות מיידית, מה שמניע את הולך הרגל לעצור ולהעריך את סביבתו. שימוש בעלות ביצועים גבוהים ברצועות ריצוף מישוש לבניית קטעי קורדרוי אלה מבטיח שהרכסים יישארו מוגדרים בצורה מושלמת על פני מיליוני פגיעות של הולכי רגל.

שבילי הנחייה משתמשים בפרופיל רכס שטוח שונה, העובר במקביל לכיוון הנסיעה המיועד. מתווה זה פועל כצינור פיזי, המנחה משתמשים לקויי ראייה דרך שטחים פתוחים מורכבים כמו כיכרות אזרחיות, מתחמי קניות או מסופי תחבורה רחבים. על ידי מעקב אחר הנתיב הליניארי עם מקל או מתחת לרגליים, משתמש יכול לחצות שטחים גדולים מבלי לאבד את הכיוון. פרויקטים עירוניים אירופיים דורשים לעתים קרובות שמערכות הנחייה אלו יהיו בעלות דירוגי עמידות בהחלקה גבוהים במיוחד כדי למנוע סכנות משניות של מעידה והחלקה בתנאי מזג אוויר חורפיים קשים.

פרופילים ותצורות אדריכליים מפתח

1. פרופיל שלפוחית ​​למעברים מבוקרים

תבנית השלפוחית ​​מסודרת בתבנית רשת מרובעת כאשר היא מוצבת במעברי הולכי רגל מבוקרים, כגון מעברי זברה או שקנאים, מה שמאפשר זיהוי מיידי מתחת לרגליים.

2. מחווני מפגע קורדרוי

פרופיל זה כולל פורמט של גל סינוסואידי או רכס שטוח, הממוקם באופן אסטרטגי בדיוק 400 מ"מ מקצה המפגע המבני המתקרב.

3. מסלולי הכוונה

מתווה זה, המורכב מסורגים ישרים רציפים, מספק שביל ברור וללא הפרעה דרך כיכרות פתוחות, ומבטיח שהולכי רגל לא ישוטטו לתוך אזורי כלי רכב.

מפרט הנדסי פרופיל

עיצוב חלל ציבורי מוצלח מאזן בין פרמטרי ניגודיות חזותיים חיוניים לבין אינטגרציה פיזית חלקה כדי לשמור על בטיחות מבלי להקריב איכות אדריכלית עירונית.

ניגודיות בהירות היא מרכיב קריטי, אך לעתים קרובות מתעלמים ממנו, בעיצוב כולל. התקנים הבריטיים מחייבים שמתקנים מישוש צריכים להתבלט חזותית מחומר המדרכה שמסביב. זה נמדד באמצעות סולם Light Reflectance Value, הדורש הבדל מינימלי של שלושים נקודות בין מחוון המישוש לבין המצע הסמוך. לדוגמה, ריצוף גרניט כהה דורש מחוונים מתכתיים בהירים או מלוטשים, בעוד שבילי בטון בהיר מחייבים הוספת פחם כהה או שחור כדי להבטיח נראות לאנשים בעלי ראייה חלקית ששומרים על ראייה.

בפרויקטי התחדשות עירונית מתקדמים, לוחות מישוש מבטון מסורתיים יכולים לפעמים לשבש את האסתטיקה המגובשת של ריצוף אבן טבעית. כדי לפתור את הסכסוך הזה, מהנדסים עכשוויים מציינים רצועות ריצוף מישוש דיסקרטיות העשויות ממתכות פרימיום או פולימרים מהונדסים. רכיבים אלו קודחים ומעוגנים ישירות במרצפות הגרניט או השיש המובחרות. שיטה זו שומרת על האסתטיקה החומרית הגבוהה הבסיסית תוך מתן עמידה מלאה בחוקי הנגישות, ומספקת הן את מועצות הביקורת העירוניות והן את קבוצות התמיכה בנושא נגישות.

יתר על כן, הנוחות הפיזית של כל משתמשי המרחב הציבורי חייבת להילקח בחשבון במטריצת העיצוב הכוללת. בעוד שהגושים חייבים להיות בולטים מספיק כדי להרגיש אותם דרך נעליים עם סוליות עבות, אסור להם להוות סכנת מעידה להולכי רגל קשישים או להכניס אי יציבות חמורה לאנשים המשתמשים במסגרות הליכה, קביים או עגלות. ייצור מדויק מבטיח שזוויות המעבר של כל קצה גושים משופשפות בצורה מושלמת, מה שמפחית את הסבירות לתפוס סוליות נעליים תוך שמירה על חתימה חזקה למישוש עבור משתמשים בעלי קנים ארוכים הניווטים בצמתים מורכבים.

פרמטרים של אימות עיצוב

בחירת חומרים ומפרטים טכניים לאריכות ימים

בחירת דרגת החומר המתאימה מכתיבה ישירות את מחזור החיים התפעולי ואת ביצועי עמידות ההחלקה של מתקן מישוש במרחב ציבורי בתנאי מזג אוויר קשים.

שבילים ציבוריים נתונים ללחצים סביבתיים קיצוניים, לרבות תנועת הולכי רגל כבדה, עקיפות רכבי תחזוקה, מלחי הסרת הקרח ומחזורי הקפאה-הפשרה חמורים. לוחות מישוש בטרום טרומיים מסורתיים עלולים לסבול משיתול פני השטח וחשיפה מצטברת לאורך זמן, מה שפוגע בממדים הגיאומטריים הקריטיים של הגושים. כתוצאה מכך, מנהלי נכסים עוברים לעבר חומרים בעלי ביצועים גבוהים כגון פלדת אל-חלד 316 ברמה ימית, פליז מוצק ופוליאוריתן בעל משקל מולקולרי גבוה במיוחד כדי להבטיח עמידה קבועה בעמידה ועמידות מבנית.

בעת ניתוח אפשרויות מתכת, מרקם פני השטח של המחוון האישי הוא בעל חשיבות עליונה. מתכת חלקה עלולה להפוך לחלקה במיוחד כאשר היא רטובה או קפואה, מה שיוצר סכנת אחריות חמורה. כדי לנטרל זאת, רצועות ריצוף מישוש מובחרות מתוכננות עם דפוסי מילוי מוצלבים, מעגלים קונצנטריים, או דפוסי מילוי מוטבעים ב-Carborundum. מיקרו-מרקמים אלו מעלים באופן דרמטי את ערך בדיקת המטוטלת, ומבטיחים שההתקנה חורגת מהסטנדרט המינימלי של שלושים ושש יחידות PTV הנדרשות לסיווג פוטנציאל החלקה נמוך בסביבות הפעלה רטיבות ויבשות כאחד.

אפשרויות פוליאוריטן מספקות יחסי עלות לביצועים מצוינים עבור יישומים עירוניים בתנועה בינונית. פולימרים מודרניים מיוצב UV מתנגדים להצהבה, שבירות ופירוק כימי ממזהמים עירוניים. ניתן לייצר מחוונים סינתטיים אלו בצבעים מדויקים של תקן בריטי, כולל גווני חום ספציפיים עבור מעברים בלתי מבוקרים ואדום עמוק עבור צמתים מבוקרים. על ידי בחירת חומרים שהונדסו עבור אקלים קשה בצפון אירופה, הרשויות העירוניות ממזערות את מחזורי התחזוקה ארוכי הטווח שלהן ושומרות על מסדרונות התחבורה הציבורית במשך עשרות שנים.

מדדי ביצועי חומר

שיטות התקנה ושיטות תחזוקה מומלצות לתאימות

ביצוע קידוח ליבה מדויק ופריסה של מערכות עיגון כימיות ברמה תעשייתית מייצגים את הסטנדרט בתעשייה להתקנה מאובטחת של מחווני מישוש מודרניים.

התקנה מחדש של פתרונות מישוש מודרניים למשטחים מרוצפים קיימים דורשת כלי עבודה מיוחדים והקפדה על פרוטוקולי התקנה מבניים. התהליך מתחיל בפריסה של תבניות קידוח ברמת דיוק גבוהה הממפות את המרווח המדויק הנדרש לפי התקנים הבריטיים. טכנאים משתמשים במקדחי ליבה בעלי קצה יהלום כדי ליצור חורי קולט אנכיים מסודרים במצע הגרניט או הבטון. יש לנקות ביסודיות כל חור באמצעות אוויר דחוס ומברשות תיל כדי להסיר את כל שאריות אבק האבן, שאחרת עלולות להחליש את קשר ההדבקה הכימי.

לאחר הכנה מלאה של החורים, מוזרק לחלל שרף אפוקסי או ויניסטר בעל חוזק גבוה. לאחר מכן מכניסים את הגבעולים הבודדים למישוש בתנועת פיתול קלה כדי להבטיח כיסוי שרף מלא סביב רכסי העיגון. כל עודפי שרף יש לנגב מיד כדי לשמור על גימור משטח וטהור. מתודולוגיית עיגון כימית זו מבטיחה שהחתיכים הבודדים יכולים לעמוד בפני כוחות משיכה אנכיים העולים על מספר קילו-ניוטונים, ומונעת תזוזה ממכונות טאטוא רחוב או רכבי תחזוקה אזרחיים כבדים.

תאימות לטווח ארוך דורשת לוח זמנים תחזוקה יזום המנטר גם את שלמות הפרופיל המישוש וגם שימור הניגודיות החזותית. לאורך שנים של שירות, הצטברות לכלוך, מסטיקים ושמן יכולים לטשטש את הניגוד בין הריצוף והמחוונים. שטיפה בלחץ רגילה עם חומרי ניקוי שאינם מגיבים מסירה זיהומים פני השטח מבלי לפגוע באבן או בתוספות המתכתיות. בנוסף, יש לערוך בדיקות פיזיות דו-שנתיות כדי לוודא שאף רכיבים בודדים לא השתחררו או ניזוקו, ובכך להפחית כל בטיחות ציבורית פוטנציאלית או חבות נסיעה ונפילה.

סיכום אנליטי מקיף של עיצוב מרחב ציבורי כולל

פיתוח תשתית אזרחית נגישה דורשת הבנה מעמיקה של הנדסת גורמי אנוש בשילוב עם הקפדה על תקנות לאומיות שנקבעו. על ידי בחירה בחומרי פרימיום בעלי ניגודיות גבוהה ויישום מתודולוגיות התקנה מדויקות, רשויות עירוניות ומפתחים פרטיים יכולים לבנות אזורים ציבוריים המציעים חופש תנועה שווה לכל האזרחים. השילוב של מערכות מישוש מודרניות ודיסקרטיות מבטיח שבטיחות, תאימות ועיצוב אדריכלי נצחי יכולים להתקיים בהצלחה בסביבה הבנויה המודרנית.
