השפעות בלתי נראות של ריצוף מישוש שגוי

יישום שגוי של סלילה במישוש פוגע קשות בבטיחות הולכי רגל, משבש את זיהוי המישוש של נווטים לקויי ראייה, מציג סכנות נסיעה פיזיות ופוגע בעמידה בדרישות הנגישות הרגולטוריות על פני תשתיות עירוניות ומסחריות.

במבט אחד

כיצד מתפרשת ריצוף מישוש על ידי לקויי ראייה?

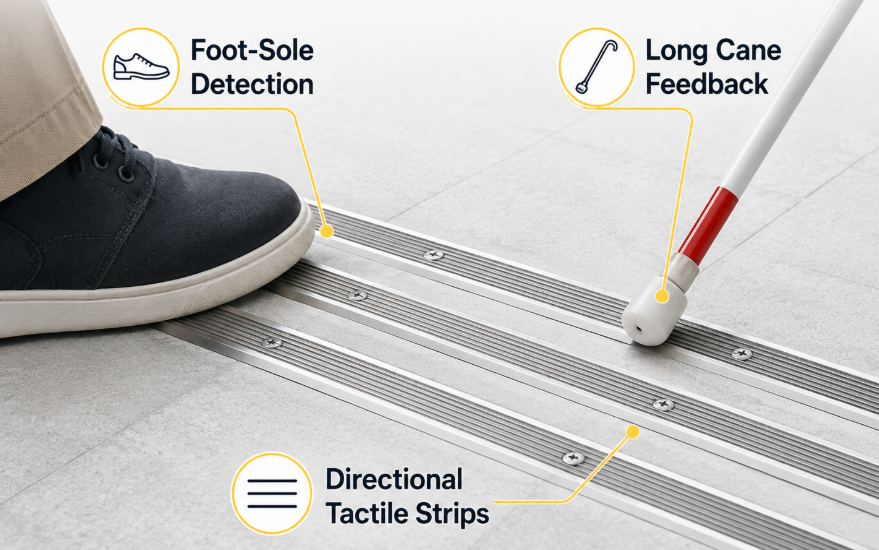

הולכי רגל לקויי ראייה מפרשים ריצוף מישוש באמצעות משוב סומטו-סנסורי המועבר באמצעות קולטנים מכנו-רצפטורים של סוליית כף הרגל ורעידות קינטיות שנוצרות באמצעות תנועות מקל ארוך.

מחווני משטח קרקע מישוש פועלים כמערכת תקשורת חיונית לא חזותית בתוך סביבות תחבורה ציבורית, נופי רחוב ומבנים מסחריים. כף הרגל האנושית מכילה מכנורצפטורים מיוחדים - במיוחד גופי מייסנר וגופי פציניאן - המסוגלים לזהות שינויים נפרדים בגובה פני השטח, במרקם ובתדירות הפרופיל. כאשר אדם לקוי ראייה עולה על משטח מישוש, העיוות המכני של סוליית הנעל מעביר גלי לחץ ברורים ישירות לקולטנים עוריים אלו. זה מאפשר זיהוי מיידי של דפוסי מישוש ספציפיים, ומאפשר למשתמש להבדיל בין מסלולי הנחיה כיוונית ואזהרות סכנה מיידיות מבלי להסתמך על רמזים חזותיים.

המשלים להעברת המישוש של כף הרגל הוא המקל הארוך, המשמש כבדיקה חושית מורחבת. כאשר קצה המקל סוחף על פני הקרקע, ההתנגדות המכנית, התהודה והגובה האקוסטי המופקים על ידי פרופילים מוגבהים מרשימים מניבים נתונים מרחביים קריטיים. כיפות קטומות מוגבהות מייצרות תהודה פגיעה בתדר גבוה וגרירה פיזית מובהקת, המסמנת גבול או סכנה מיידית. לעומת זאת, רכסים מוארכים ליניאריים מאפשרים לקצה המקל להחליק בצורה חלקה לאורך ערוצים מקבילים, תוך יצירת נתיב מישוש רציף. השילוב של תפיסה חושית צמחית ודינמיקה של קצה קנה יוצר ממשק חושי דו-מודאלי שעליו מסתמכים נווטים מיושנים להתמצאות מרחבית מהירה ואוטונומית.

בסביבות מעבר בצפיפות גבוהה, הנדסה אדריכלית מודרנית משלבת לעתים קרובות אלמנטים אדריכליים נפרדים כגון רצועות מישוש בודדות כדי לספק אוריינטציה כיוונית. מנקודת מבט הנדסית, יחידות בודדות אלה חייבות לשמור על סובלנות גובה מדויקות (בדרך כלל 4.0 מ'מ עד 5.0 מ'מ מעל המצע שמסביב) ועל מרווח גובה עקבי. אם פרופילי המישוש מציגים גובה תת-סטנדרטי או גיאומטריה לא עקבית, האותות המכאניים המתקבלים על ידי סוליות כף הרגל והקנים הארוכים הופכים לשתוקים או מעורפלים. זה מפחית את מהירות העיבוד, מגביר את העומס הקוגניטיבי ופוגע בבטיחות הולכי הרגל במהלך ניווט על פני פלטפורמות תחבורה עמוסות וצמתים עירוניים מורכבים.

הדפוסים של ריצוף מישוש

דפוסי ריצוף מישוש מסווגים למשטחי אזהרה של כיפה קטומה, מחווני סיכון שטוחים, תעלות כיווניות סינוסואידיות ופרופילי הנחייה ליניאריים רציפים שנועדו להעביר הוראות מרחביות סטנדרטיות.

הסטנדרטיזציה של דפוסי ריצוף מישוש היא בסיסית לתכנון נגישות אוניברסלי. מחווני פני הקרקע מחולקים לשתי קטגוריות פונקציונליות: מחווני אזהרה ומחווני כיוון. מחווני אזהרה כוללים כיפות קטומות מורמות המסודרות בתבניות רשת. הכוונה ההנדסית העיקרית שלהם היא לאותת על ירידה מתקרבת, שפת כביש, קצה רציף מסילה או סכנה מעל. הגיאומטריה הפיזית של כיפות קטומות - כולל קוטר עליון, קוטר בסיס, מעבר רדיוס מלמעלה לבסיס וגובה אנכי - מוגדרת בקפידה על ידי תקני נגישות גלובליים כדי להבטיח זיהוי מישוש חד משמעי על פני סוגי הנעלה שונים.

מחווני הכוונה משתמשים ברכסים ליניאריים מוארכים עם ראש שטוח או פרופילים סינוסואידים המיושרים במקביל לכיוון הנסיעה המיועד. פרופילים ליניאריים אלה מנחים את הולכי הרגל בשבילים בטוחים דרך שטחים פתוחים גדולים, כגון כיכרות להולכי רגל, מסופי שדות תעופה ומעברים, ומרחיקים את המשתמשים מסכנות מסוכנות או מכשולים מבניים. הרוחב, המרווח ופרופיל החתך של רכסים ליניאריים אלה מתוכננים להנחות קצות קנים ארוכים וסוליות רגל בצורה חלקה לאורך ציר הנסיעה המיועד. כאשר משתמש צריך לשנות כיוון, נתיבים כיווניים מצטלבים עם אריחי אזהרה או נקודת החלטה למישוש, המסמנים צומת מסלול.

כדי להבטיח עמידות ארוכת טווח ויציבות מימדית מדויקת בהתקנות מסחריות תובעניות, המפרטים פונים לעתים קרובות לרכיבים הנדסיים על פני השטח. התקנת פסי מישוש בודדים מפלדת אל חלד או אלומיניום מוצק להתאמה לנגישות מאפשרת לאדריכלים להטמיע הנחיה מישוש בעלת ביצועים גבוהים ישירות במצעי ריצוף מובחרים כמו שיש, גרניט או בטון מלוטש. רכיבים אלה משלבים שלמות מבנית איתנה עם אינטגרציה אסתטית מעודנת, עומדים בתקני הנחיה בינלאומיים למישוש תוך שמירה על עמידות גבוהה בפני תנועה כבדה, עומסי מטען מתגלגלים ומשטרי ניקוי תחזוקה אגרסיביים.

עקרון עבודה ומכניקת התקנה: מחוונים ליניאריים צמודים על פני השטח פועלים על ידי יצירת תעלות מישוש רציפות וחיכוך גבוה המנחות קצות קנים ארוכים באמצעות מעקב מכני תוך יצירת הפרשי לחץ צמח מובהקים. במהלך ההתקנה, יש לשלוט בקפדנות על התאמת עומק המצע המבני ומקדם ההתפשטות כדי למנוע דה-למינציה תרמית או הרמת קצה תחת עומסי גלגלים כבדים.

סוגיות נפוצות

בעיות נפוצות בריצוף מישוש נובעות מבחירת פרופיל שגויה, יישור ממדי לקוי, ניגודיות חזותית לא מספקת, התדרדרות מהירה של החומר וכישלונות בהתקנה פיזית.

למרות חוקי בנייה בינלאומיים מחמירים, סקרי שטח של תשתיות תחבורה עירוניות חושפים ליקויים תכופים במתקני חיווי קרקע מישוש. מצב כשל מבני ראשוני אחד הוא דלמינציה של קצה וכשל בחיבור המצע. כאשר מתקינים אריחי מישוש על פני השטח או פסי פוליאוריטן מותקנים באמצעות דבקים לא סטנדרטיים או על מצעי בטון שהוכנו בצורה לא נכונה, חדירת לחות ומחזורי הקפאה-הפשרה גורמים במהירות לניתוק. רכיבי מישוש רופפים יוצרים סכנת מעידה חמורה עבור כל הולכי הרגל, ומביסים לחלוטין את פונקציית הבטיחות המיועדת שלהם.

בעיה רווחת נוספת היא גיאומטריית פריסה לא נכונה וחוסר יישור מרחבי. מסלולי מישוש חייבים ללכת על מסלולים רציפים והגיוניים, השומרים על מרווח ברור מעמודים מבניים, ריהוט רחוב, שלטים ומכסי שירות. בפרויקטים עירוניים רבים שבוצעו בצורה גרועה, מחווני מישוש כיוונים מובילים הולכי רגל ישירות אל עמודי תאורה, מכשולים תלויים נמוך או רשתות ניקוז. יתר על כן, נקודות סיום לא תקינות - שבהן שביל מישוש מסתיים בפתאומיות באמצע רחבה עצומה ללא צומת החלטה ייעודי - מותירות נווטים לקויי ראייה מבולבלים ונתקעים באזורים עם תנועה גבוהה.

בלאי חומר ואובדן התנגדות החלקה מייצגים גם נקודות כשל קריטיות. מחווני מישוש בדרגה נמוכה או בציפוי גרוע מתכלים במהירות תחת חשיפה ל-UV, תנועה כבדה של הולכי רגל ומכונות ניקוי מכניות. כאשר פרופיל המישוש המוגבה נשחק מתחת לגבהים פונקציונליים חובה (פחות מ-3.0 מ"מ), הרגישות הצמחית יורדת באופן משמעותי, מה שהופך את ההתקנה לבלתי ניתנת לזיהוי. בנוסף, משטחים בלויים מאבדים את המיקרו-מרקם שלהם, והופכים כיפות מתכת או פלסטיק חלקות למשטחים חלקלקים במיוחד בתנאי מזג אוויר רטובים, מה שמוביל לתאונות החלקה ונפילה של הולכי רגל.

דפוסי מישוש מבלבלים

דפוסי מישוש מבלבלים מתרחשים כאשר גיאומטריות אריחים לא סטנדרטיות, מרווח כיפות לא עקבי או כיוונים סותרים מותקנים בתוך מסדרון אחד להולכי רגל. כאשר כיפות קטומות המיועדות לאזהרות מפגעים משובצות עם פסים ליניאריים מכוונים ללא אזורי מעבר מתאימים, הולכי רגל לקויי ראייה מקבלים תשומות חושיות סותרות. בלבול דפוס זה שובר את מודל המיפוי המנטלי של המשתמש, ומאלץ אותו להשהות, להעריך מחדש או לנטוש את מסלול המישוש לחלוטין בגלל חששות בטיחות.

יתר על כן, שגיאות שדה במהלך התאמה לאחור של האריחים גורמות לרוב להמשכיות דפוס שבור. חיבור אריחים מיצרנים שונים עם שיפועי כיפה משתנים (למשל, ערבוב של רשת של 50 מ"מ ממרכז למרכז עם רשת ממרכז למרכז של 67 מ"מ) יוצרת טקסטורות משטח כאוטיות. לאדם המנווט באמצעות לחץ צמח או מקל ארוך, חוסר העקביות הגיאומטרי הללו מחקות אותות סיכון מותאמים אישית או נזק משטח מקומי, מייצרים חרדה מיותרת ומאטים את זרימת המעבר של הולכי רגל על ​​פני מוקדים בין-מודאליים עמוסים.

כדי למנוע בלבול דפוסים, סטנדרטים בינלאומיים מכתיבים מרווח מרחבי מדויק והפרדה תפקודית ברורה בין אזורי אזהרה ומסלולי הדרכה. פרויקטים אדריכליים בעלי תעבורה גבוהה דורשים רכיבים המיוצרים בסובלנות מימדית הדוקה במיוחד. מפרטים מודרניים משתמשים לעתים קרובות בקווי רצועות ריצוף מישוש מאלומיניום עם שיבוץ קרבורונדום כדי לספק הנחיה ליניארית בחדות גבוהה. המרוכב משטח הקרבורונדום המנוגד מספק הן הבחנה ויזואלית מעולה והן מקדם חיכוך גבוה במיוחד, המבטיח שמשוב כיווני ניתן להבחין מיידית מהמדרכה החלקה שמסביב או מאריחי אזהרה של כיפה קטומה.

ריצוף שלפוחיות בשורה וריצוף שלפוחיות אופסט

ריצוף שלפוחיות בשורה כולל כיפות קטומות המסודרות ברשת מרובעת מדויקת מיושרת במקביל ומאונכת לכיוון הנסיעה. דפוס זה שמור במיוחד למעברי הולכי רגל מבוקרים, רמפות שוליים וצמתים כבישים מבוקרים. יישור הרשת מאפשר לקצות קנים ארוכים לעבור בצורה חלקה בין שורות הכיפות כאשר מתקרבים במקביל למעבר, תוך הצגת אזהרה מישוש שאין לטעות בה מתחת לרגליים לפני שנכנסים לכביש של כלי רכב.

לעומת זאת, ריצוף שלפוחיות אופסט כולל כיפות קטומות המסודרות בשורות אלכסוניות מדורגות, כאשר כל קו חלופי של כיפות מקוזז בחצי מרחק גובה. ריצוף שלפוחיות אופסט מוגדר בקפדנות עבור קצוות של רציף רכבת קלה ורכבת כבדה, ירידה לא מנוהלת להולכי רגל ומסופי מעבורות. הגיאומטריה של ההיסט האלכסוני יוצרת התנגדות מכנית מתמשכת נגד תנועות קנים ארוכות מכל זווית גישה, ומספקת התראת סכנה אינטנסיבית, שאין לטעות בה, שמזהירה את המשתמש שהוא מתקרב לקצה לא מנוהל עם ירידה חמורה.

יישום שגוי של שתי תצורות שלפוחיות שונות אלה יוצר סיכוני בטיחות קטסטרופליים. התקנת ריצוף שלפוחיות בשורה בשולי רציף הרכבת מאפשרת לקצוות מקל המטאטאים בזוויות מסוימות להחליק בין ערוצי הכיפה מבלי לרשום את הירידה הממשמשת ובאה, מה שמוביל לנפילה מקרית של הרציף. לעומת זאת, שימוש בריצוף שלפוחיות אופסט במעברי הולכי רגל מבוקרים סטנדרטיים שולח התראה שקרית של "קצה לא מנוהל" לנווטים מנוסים, וגורם להיסוס מיותר ובלבול בצמתי רחוב מבוקרים.

ריצוף קורדרוי וריצוף הכוונה

ריצוף קורדרוי מורכב מרכסים מעוגלים רציפים עם חתכים חצי עגולים המותקנים לרוחב לרוחב כיוון הגישה. מטרתו היחידה היא לאותת על סכנה ספציפית הדורשת זהירות מיידית, כגון החלק העליון או התחתון של גרם מדרגות, התקרבות למעבר מסילה מישור, או החלק העליון של נחיתה במדרגות נעות. הרכסים הרוחביים המעוגלים מאלצים את הולך הרגל לעצור ולהעריך את סביבתו הקרובה לפני שימשיך קדימה.

ריצוף הדרכה כיוונית משתמש ברכסים שטוחים או טרפזיים העוברים במקביל לקו הנסיעה המיועד. בניגוד למשטחי קורדרוי, רכסי הכוונה כוללים צמרות שטוחות רחבות יותר ועמקי תעלות מוגדרים, שתוכננו להנחות קצות קנים וסוליות נעליים בבטחה לאורך נתיב שנקבע על פני חללים נרחבים. הם אינם מסמנים סכנה; במקום זאת, הם משמשים כווקטור ניווט פיזי רציף המחבר בין נקודות מוצא ויעד עיקריות, כגון כניסות לתחנות למחסומי כרטיסים.

הבלבול בין ריצוף מפגעי קורדרוי לבין ריצוף מכוון כיווני מייצג כשל עיצובי קריטי. אם מותקנים פסי כיוונים שטוחים על גבי גרם מדרגות במקום רכסי קורדרוי רוחביים, הולכי רגל לקויי ראייה יפרשו את פני השטח כשביל רציף בטוח, ימשיכו קדימה במהירות רגילה ויפול במורד המדרגות. הבחנה מדויקת בפרופיל - רכסי סיכון רוחביים מעוגלים במיוחד לעומת פסי הנחייה אורכיים בעלי ראש שטוח - היא קריטית לשמירה על שלמות הבטיחות המבנית.

יישום ריצוף מישוש היכן שאין בו צורך

יישום ריצוף מישוש באזורים ללא סכנות פיזיות או מורכבות ניווט יוצרת עומס חושי, פוגע ביעילות הנסיעה של הולכי רגל, מגדיל את עלויות ההתקנה ומפחית את הסמכות הנתפסת של אזהרות מישוש.

במאמץ להשיג עמידה ברגולציה, אדריכלים ומתכננים עירוניים בעלי כוונות טובות מגדירים לפעמים ריצוף מישוש על פני שבילים שלמים להולכי רגל שבהם כבר קיימים רמזים אדריכליים מסורתיים (כגון קצוות קירות, גבולות שתילה או קווי חוף טבעיים). התקנת יתר של מחווני משטח קרקע מישוש יוצרת "עומס חושי" מתחת לרגליים. כאשר הולכי רגל לקויי ראייה נתקלים באינדיקטורים מישוש מתמשכים, לא חיוניים, הסף הקוגניטיבי הנדרש לזיהוי אזהרות אמיתיות על סכנה קריטית עולה, מה שמוביל לעייפות חושית ולערנות כוללת מופחתת.

יתר על כן, מיקום מוגזם של פרופילי מישוש מוגבהים מציג מכשולים פיזיים מיותרים עבור קבוצות הולכי רגל אחרות. שדות כיפת מישוש בצפיפות גבוהה יוצרים בעיות רטט והתנגדות מכנית למשתמשים בכיסא גלגלים, אנשים שדוחפים עגלות, מטיילים עם מזוודות מתגלגלות ואזרחים קשישים המשתמשים בהליכונים עם גלגלים. בתנאים רטובים, שדות נרחבים של אריחי מישוש סינתטיים יכולים להפחית את המתיחה הכללית של כף הרגל אם משתמשים בפלסטיק בעל חיכוך נמוך, מה שיוצר סכנת החלקה עבור הציבור הרחב.

מנקודת מבט של ניהול מחזור חיים של מתקן, סלילת מישוש מיותרת מגדילה את הוצאות ההון ואת הוצאות התחזוקה השוטפות. מפרטים הנדסיים מודרניים מעדיפים התערבויות ממוקדות בעלות השפעה מינימלית. שימוש ברכיבי משטח בודדים מהונדסים בצורה מדויקת - כגון פלדת אל-חלד בפרופיל נמוך או מחווני מישוש בודדים מאלומיניום - מאפשר למנהלי מתקנים ליצור מסלולי הדרכה אלגנטיים ויעילים העומדים בתקני נגישות מבלי להעמיס על שטח הרצפה או לפגוע בשלמות המבנית של הרצפה.

טיפים לתחזוקה ומחזור חיים: כדי להימנע מעומס של שטח אדריכלי, ערכו ביקורת חושית ראשונית למיפוי קווי חוף טבעיים של בניין לפני ציון נתיבים למישוש. ודא שמחווני מישוש מתכתיים או מרוכבים מותקנים נבדקים חצי שנתי עבור שימור מומנט על עוגנים מכניים ושלמות חצץ נגד החלקה של פני השטח.

שימוש בריצוף מישוש בצבע הלא נכון

שימוש בריצוף מישוש עם ניגודיות בהירות לא מספקת ביחס למצע שמסביב הופך את ההתקנה לבלתי נראית להולכי רגל לקויי ראייה, תוך הפרה של תקני נגישות בסיסיים.

תפיסה מוטעית נפוצה בעיצוב עירוני היא שריצוף מישוש משמש אך ורק על ידי אנשים עיוורים לחלוטין המסתמכים לחלוטין על מגע וקול. במציאות, למעלה מ-80% מהאנשים הרשומים עם לקויות ראייה מחזיקים בראייה שארית, המסתמכים במידה רבה על ניגודיות בהירות חזותית גבוהה כדי לזהות אזהרות מפגעים ונתיבים מכוונים ממרחק. ניגודיות הזוהר מחושבת על סמך הפרש ערך החזר האור (LRV) בין משטח המישוש לחומר הריצוף הסמוך. כאשר הפרש ה-LRV יורד מתחת לספי המינימום הנדרשים (בדרך כלל ניגודיות של 30% עד 50% תלוי בתנאי האור), נווטים בעלי ראייה לקויה אינם יכולים עוד לזהות מחווני קרקע מישוש חזותית.

התקנת אריחי מישוש מונוכרומטיים - כגון מחווני מישוש אפור כהה על גרניט פחם כהה - יוצרת כשלי נגישות חמורים. בתאורה פנימית עמומה או בסביבות לילה רטובות בחוץ, הולכי רגל כבדי ראייה מאבדים את היכולת לזהות אזורי סיכון לפני שהם עולים עליהם. לעומת זאת, ציון גימורים מתכתיים בהירים מדי ומחזירי אור ללא טיפולי משטח ללא בוהק יכול ליצור השתקפות ספקולרית קשה תחת אור שמש בהיר או זרקורים עיליים, לסנוור משתמשים לקויי ראייה ולעוות תפיסת עומק.

השגת ניגודיות בהירות אופטימלית דורשת בחירת חומר מדויקת המבוססת על בדיקת LRV. בארכיטקטורה מסחרית מודרנית, ערבוב חומרים מנוגדים מניב ביצועים מיטביים. שימוש במילוי קרבורונדום שחור או כהה בעל ניגודיות גבוהה המוטבעים בתוך בתי אלומיניום כסוף מלוטש או נירוסטה מבטיח הן ניגודיות ויזואלית גבוהה כנגד רצפות פנים בהירות והן אחיזה חזקה במישוש. גישה דו-פעולה זו מספקת גם בהירות חזותית גבוהה למשתמשים דלי ראייה וגם משוב פיזי חזק מתחת לרגליים.

ההשפעה השלילית של ריצוף מישוש שגוי

יישום שגוי של ריצוף מישוש גורם לפציעות פיזיות חמורות של הולכי רגל, התחייבויות לאי ציות חוקיות לבעלי נכסים, עלויות גבוהות של שיקום מחדש, והדרה חברתית עמוקה עבור אזרחים לקויי ראייה.

התוצאה העיקרית של מתקנים פגומים של ריצוף מישוש היא פגיעה פיזית. כאשר אריח אזהרת סכנה חסר, לא מיושר או משתמש בפרופיל שגוי, אדם לקוי ראייה עלול לרדת ישירות מקצה רציף הרכבת, ליפול במורד מדרגות לא מוגן או להיכנס לתנועת כלי רכב עמוסה. לעומת זאת, קצוות אריחים מחורצים או פרופילים מוגבהים יתר על המידה פועלים כמפגעי מעידה חמורים עבור הולכי רגל קשישים, וכתוצאה מכך לשברים, פגיעות ראש ותביעות פגיעה גופנית חמורה נגד רשויות עירוניות ובעלי מתקנים פרטיים.

מנקודת מבט משפטית ופיננסית, מתקני מישוש שאינם עומדים בדרישות חושפים את בעלי הבניינים, הקבלנים והרשויות העירוניות לחבות משפטית ניכרת. חקיקת נכים מודרנית ברחבי אירופה, צפון אמריקה ואזור אסיה-פסיפיק מחייבת הקפדה על תקני עיצוב אוניברסליים. מבנים ומרכזי תחבורה נכשלים בביקורת נגישות מסתכנים בהיתרי אכלוס מאוחרים, קנסות מנהליים משמעותיים ופרויקטים יקרים של שיקום אזרחי בצוות בית המשפט. החלפת אלפי אריחי מישוש שלא הותקנו כהלכה לאחר ביצוע הבנייה כרוכה בהוצאות גדולות וגורמת לשיבושים קשים בשירות.

מעבר להשלכות המשפטיות והפיננסיות, סלילת מישוש שגויה גובה מחיר חברתי כבד. כאשר אזרחים לקויי ראייה חווים רשתות מישוש מבלבלות, מסוכנות או כושלות, האמון שלהם בתשתית ציבורית קורס. אובדן אמון זה מגביל ניידות עצמאית, ומאלץ אנשים להסתמך על סיוע אישי או להימנע לחלוטין ממרחבים ציבוריים. הבטחת דיוק טכני מוחלט, בחירת חומרים ברמה גבוהה ויישום פיקוח הנדסי קפדני במהלך התקנת ריצוף מישוש אינה רק דרישה רגולטורית - היא מחויבות בסיסית לבטיחות, נגישות וכבוד האדם.
